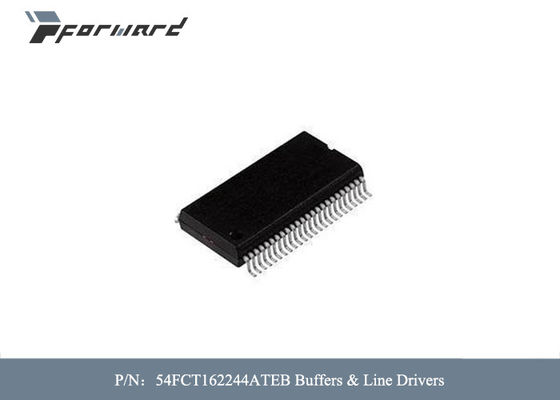

Części lotnicze 54FCT162244ATEB Bufory i sterowniki linii Napięcie zasilania maks. 5 V

             Części lotnicze 54FCT162244ATEB Bufory i sterowniki linii Napięcie zasilania maks. 5 V

Opisy części lotniczych:


16-bitowy bufor/sterownik linii FCT162244T jest przeznaczony do zastosowań w interfejsach magistrali lub buforowaniu sygnałów wymagających dużej prędkości i niskiego rozpraszania mocy. Urządzenia te mają przepływową organizację pinów i opakowania shrink, aby uprościć układ płytki drukowanej. Wszystkie wejścia są zaprojektowane z histerezą dla poprawy marginesu szumów. Trójstanowe sterowniki umożliwiają niezależne działanie 4-bitowe, 8-bitowe lub połączone 16-bitowe. Te części są zamiennikami typu plug-in dla 54/74ABT16244, gdzie pożądana jest wyższa prędkość, niższy poziom szumów lub niższe rozpraszanie mocy. FCT162244T ma zrównoważone poziomy prądu wyjściowego i rezystory ograniczające prąd. Oferują one niski poziom odbicia od masy (ground bounce), minimalne niedopodciśnienie (undershoot) i kontrolowane czasy opadania sygnału wyjściowego, zmniejszając potrzebę stosowania zewnętrznych rezystorów terminujących szeregowo, jednocześnie zapewniając bardzo szybkie działanie dla obciążeń poniżej 200 pF.

Cechy części lotniczych:

Technologia CMOS 0,5 mikrona

• Szybki, niskonapięciowy zamiennik CMOS dla funkcji ABT

• Typowe tSK(o) (przesunięcie fazowe wyjścia)< 250 ps

• Niska prąd upływu wejścia i wyjścia ≤ 1 µA (maks.)

• ESD > 2000 V zgodnie z MIL-STD-883, metoda 3015; > 200 V przy użyciu

modelu maszyny (C = 200 pF, R = 0)

• Zrównoważone sterowniki wyjściowe:

– ±24 mA (przemysłowe)

• Zmniejszony poziom szumów przełączania systemu

• Typowe VOLP (odbicie od masy wyjścia)< 0,6 V przy VCC = 5 V,

TA = 25 °C

• Dostępne w następujących obudowach:

– Przemysłowe: SSOP, TSSOP

Specyfikacje części lotniczych:
