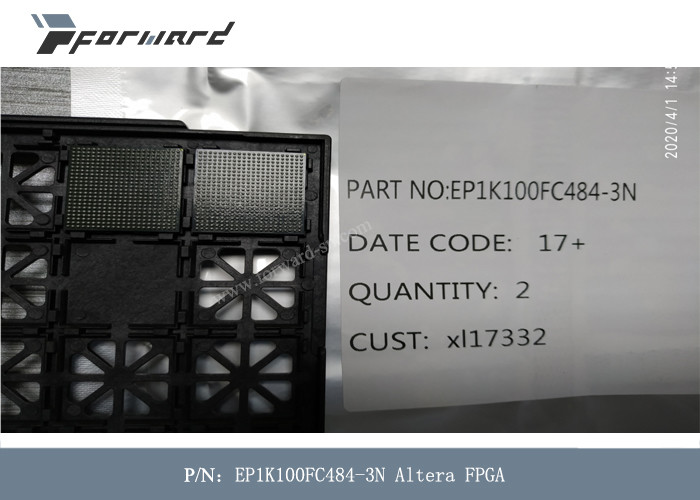

Części lotnicze EP1K100FC484-3N Liczba elementów logicznych 4992 LE

Części lotnicze EP1K100FC484-3N Liczba elementów logicznych 4992 LE

Opisy części lotniczych:

Urządzenia Altera® ACEX 1K zapewniają wydajną, niedrogą architekturę, łącząc architekturę tablicy przeglądowej (LUT) z EAB.Logika oparta na LUT zapewnia zoptymalizowaną wydajność i efektywność dla projektów związanych ze ścieżkami danych, intensywnymi rejestrami, matematycznymi lub cyfrowymi procesorami sygnału (DSP), podczas gdy EAB wdrażają pamięć RAM, ROM, dwuportową pamięć RAM lub FIFO (first in first out) Funkcje.Te elementy sprawiają, że ACEX 1K nadaje się do złożonych funkcji logicznych i funkcji pamięci, takich jak cyfrowe przetwarzanie sygnałów, manipulacja szerokimi ścieżkami danych, transformacja danych i mikrokontrolery, zgodnie z wymogami wysokowydajnych aplikacji komunikacyjnych.Oparta na rekonfigurowalnych elementach CMOS SRAM architektura ACEX 1K zawiera wszystkie funkcje niezbędne do implementacji wspólnych megafunkcji macierzy bramek, wraz z dużą liczbą pinów, aby umożliwić efektywny interfejs z komponentami systemu.Zaawansowany proces i wymagania dotyczące niskiego napięcia rdzenia 2,5 V sprawiają, że urządzenia ACEX 1K spełniają wymagania tanich aplikacji o dużej objętości, od modemów DSL po niedrogie przełączniki.

Możliwość rekonfiguracji urządzeń ACEX 1K umożliwia pełne przetestowanie przed wysyłką i pozwala projektantowi skupić się na symulacji i weryfikacji projektu.Możliwość rekonfiguracji urządzenia ACEX 1K eliminuje konieczność zarządzania inwentaryzacją w przypadku projektów macierzy bramek i generowania wektorów testowych w celu pokrycia usterek

Cechy części lotniczych:

■ Programowalne urządzenia logiczne (PLD), zapewniające tanią integrację SOPC (system-on-a-programmable-chip) w jednym urządzeniu

– Ulepszona wbudowana macierz do implementacji megafunkcji, takich jak wydajna pamięć i wyspecjalizowane funkcje logiczne

– Obsługa dwóch portów o szerokości do 16 bitów na blok wbudowanej tablicy (EAB)

– Tablica logiczna dla ogólnych funkcji logicznych

■ Wysoka gęstość

– od 10 000 do 100 000 typowych bramek (patrz tabela 1)

– Do 49 152 bitów RAM (4096 bitów na EAB, z których wszystkie mogą być używane bez zmniejszania pojemności logicznej)

■ Ekonomiczna, programowalna architektura do zastosowań o dużej objętości

– Proces zoptymalizowany pod względem kosztów

– Ekonomiczne rozwiązanie do wysokowydajnych aplikacji komunikacyjnych

■ Funkcje na poziomie systemu

– Styki wejścia/wyjścia MultiVoltTM mogą sterować lub być napędzane przez urządzenia 2,5 V, 3,3 V lub 5,0 V

– Niski pobór mocy

– Dwukierunkowa wydajność I/O (czas konfiguracji [tSU] i opóźnienie zegara do wyjścia [tCO]) do 250 MHz

– Pełna zgodność ze specyfikacją magistrali lokalnej PCI Special Interest Group (PCI SIG), wersja 2.2 dla połączeń 3,3 V przy 33 MHz lub 66 MHz

Specyfikacje części lotniczych:
