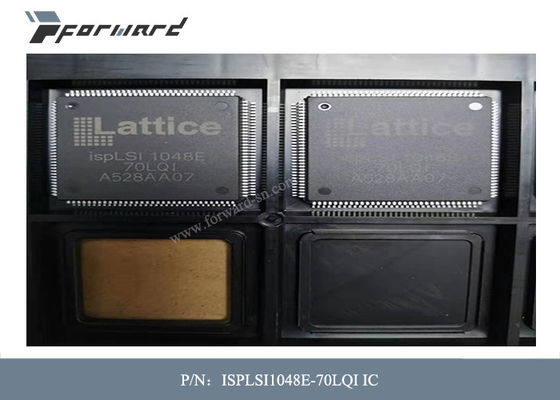

Części lotnicze ISPLSI1048E-70LQI Napięcie robocze zasilania 5 V

Części lotnicze ISPLSI1048E-70LQI Napięcie robocze zasilania 5 V

Opisy części lotniczych:

ispLSI 1048E to programowalne urządzenie logiczne o dużej gęstości, zawierające 288 rejestrów, 96 uniwersalnych pinów I/O, 12 dedykowanych pinów wejściowych, cztery dedykowane piny wejściowe zegara, dwa dedykowane globalne piny wejściowe OE oraz globalną pulę routingu (GRP).GRP zapewnia pełną łączność między wszystkimi tymi elementami.

ispLSI 1048E oferuje nieulotną programowalność logiki w systemie 5 V, a także interkonekt, aby zapewnić prawdziwie rekonfigurowalne systemy.Funkcjonalny nadzbiór architektury ispLSI 1048, urządzenie ispLSI 1048E dodaje dwa nowe globalne piny umożliwiające wyjście i dwa dodatkowe dedykowane wejścia.

Podstawową jednostką logiczną w urządzeniu ispLSI 1048E jest Generic Logic Block (GLB).GLB są oznaczone jako A0, A1…F7 (patrz rysunek 1).W urządzeniu ispLSI 1048E jest łącznie 48 GLB.Każdy GLB ma 18 wejść, programowalną tablicę AND/OR/Exclusive OR oraz cztery wyjścia, które można skonfigurować jako kombinatoryczne lub rejestrowane.Wejścia do GLB pochodzą z GRP i wejść dedykowanych.Wszystkie wyjścia GLB są przenoszone z powrotem do GRP, dzięki czemu można je podłączyć do wejść dowolnego innego GLB w urządzeniu.

Cechy części lotniczych:

• PROGRAMOWALNA LOGIKA O WYSOKIEJ GĘSTOŚCI

— 8000 bramek PLD — 96 pinów I/O, 12 dedykowanych wejść

— 288 rejestrów — Szybkie globalne połączenia międzysieciowe

— Szerokie bramkowanie wejściowe dla szybkich liczników, maszyn stanowych, dekoderów adresów itp.

— Mały rozmiar bloku logicznego dla logiki losowej

— Funkcjonalnie i pinowo kompatybilny z ispLSI 1048C

• WYSOKO WYDAJNA TECHNOLOGIA E2CMOS®

— fmax = 125 MHz Maksymalna częstotliwość robocza

— tpd = 7,5 ns Opóźnienie propagacji

— Wejścia i wyjścia kompatybilne z TTL

— Elektrycznie wymazywalny i programowalny

— Nielotne

— 100% testowane w czasie produkcji

• PROGRAMOWANIE W SYSTEMIE

— Programowalny w systemie (ISP™) Tylko 5 V

— Zwiększona wydajność produkcji, skrócony czas wprowadzania na rynek i lepsza jakość produktu

— Przeprogramuj lutowane urządzenia w celu szybszego prototypowania

• OFERUJE ŁATWOŚĆ UŻYTKOWANIA I SZYBKĄ SZYBKOŚĆ SYSTEMU PLD ORAZ GĘSTOŚĆ I ELASTYCZNOŚĆ PROGRAMOWALNYCH W TERENIE TABLIC BRAMEK

— Kompletne programowalne urządzenie może łączyć logikę kleju i projekty strukturalne

— Ulepszone możliwości blokowania sworzniem

— Cztery dedykowane piny wejściowe zegara

— Zegary synchroniczne i asynchroniczne

— Programowalna kontrola prędkości narastania wyjścia w celu zminimalizowania szumów przełączania

— Elastyczne umieszczanie pinów

— Zoptymalizowana globalna pula tras zapewnia globalną łączność

— Opcje pakietu bezołowiowego

Specyfikacje części lotniczych:
