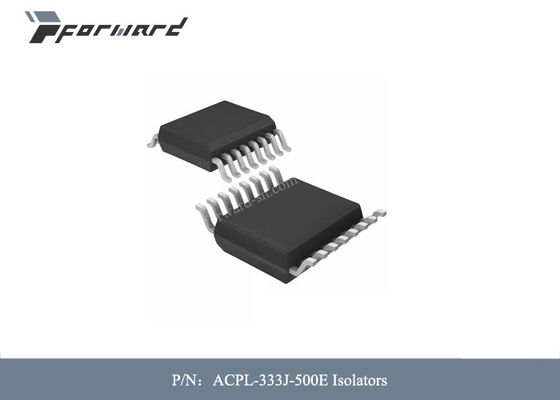

Części lotnicze ACPL-333J-500E Przełączniki dźwigniowe Izolatory Izolacja napięcia 5000 Vrms
| Numer modelu | ACPL-333J-500E |
|---|---|
| Minimalne zamówienie | 1 szt |
| Cena | negocjowalne |
| Szczegóły pakowania | Pudła |
| Zasady płatności | L/C, T/T |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| producent | Broadcom spółka z ograniczoną odpowiedzialnością | Odporność na przejściowe tryby wspólne (min.) | 15kV/µs |
|---|---|---|---|
| Napięcie — izolacja | 5000 Vrms | Opóźnienie propagacji tpLH / tpHL (maks.) | 250ns, 250ns |
| Zniekształcenie szerokości impulsu (maks.) | 100ns | Czas narastania / opadania (typ) | 50ns, 50ns |
| Prąd — wyjście wysokie, niskie | 2A, 2A | ||
| Podkreślić | Izolatory Części lotnicze,5000Vrms Części lotnicze |
||
opis produktu
Części lotnicze ACPL-333J-500E Przełączniki dźwigniowe Izolatory Izolacja napięcia 5000 Vrms
Opisy części lotniczych:
ACPL-333J to zaawansowany, łatwy w użyciu, inteligentny sterownik bramki o natężeniu wyjściowym 2,5 A, który sprawia, że ochrona przed błędami IGBT VCE jest kompaktowa, przystępna cenowo i łatwa do wdrożenia.Funkcje takie jak zintegrowane wykrywanie VCE, blokada podnapięciowa (UVLO), „miękkie” wyłączanie IGBT, izolowane sprzężenie zwrotne otwartego kolektora, aktywne zaciskanie Millera i automatyczne resetowanie błędów zapewniają maksymalną elastyczność projektowania i ochronę obwodów.
ACPL-333J zawiera diodę AlGaAs.Dioda LED jest optycznie połączona z układem scalonym ze stopniem wyjściowym mocy.ACPL-333J idealnie nadają się do zasilania tranzystorów IGBT i MOSFET stosowanych w aplikacjach sterowania silnikami z falownikiem.Napięcie i prąd dostarczane przez te transoptory sprawiają, że idealnie nadają się do bezpośredniego sterowania tranzystorami IGBT o wartościach znamionowych do 1200 V i 150 A. W przypadku tranzystorów IGBT o wyższych wartościach znamionowych ACPL-333J może być używany do sterowania dyskretnym stopniem mocy, który napędza bramkę IGBT .ACPL-333J mają napięcie izolacji VIORM = 1414 VPEAK.
Cechy części lotniczych:
• Minimalny szczytowy prąd wyjściowy 2,0 A
• Maksymalne opóźnienie propagacji 250 ns w całym zakresie temperatur
• Aktywny zacisk Millera 1,7 A. Sworzeń zacisku jest zwarty do VEE, jeśli nie jest używany
• Wykrywanie desaturacji
• Zabezpieczenie przed zbyt niskim napięciem (UVLO) z histerezą
• Izolowane sprzężenie zwrotne awarii z otwartym kolektorem
• „Miękkie” wyłączenie IGBT
• Automatyczne kasowanie błędów po ustalonym czasie wyciszenia, typowo 26 ms
• Dostępny w opakowaniu SO-16
• Maksymalne zniekształcenie szerokości impulsu (PWD) 100 ns
• Minimalne tłumienie sygnału wspólnego (CMR) 50 kV/µs przy VCM = 1500 V
• ICC(maks.) < 5 mA maksymalnego prądu zasilania
• Szeroki zakres roboczy VCC: od 15 V do 30 V w zakresie temperatur
• Szeroki zakres temperatur roboczych: od –40°C do 105°C
• Atesty bezpieczeństwa:
Aprobata UL, 5000 VRMS przez 1 minutę, aprobata CSA,
Aprobata IEC/EN/DIN-EN 60747-5-5 VIORM = 1414 VPEAK
Specyfikacje części lotniczych:
| TYP | OPIS |
| Kategoria | |
| Prod | Broadcom spółka z ograniczoną odpowiedzialnością |
| Seria | - |
| Pakiet |
Taśma i szpula (TR) Taśma cięta (CT) Digi-Reel® |
| Stan produktu | Aktywny |
| Technologia | Sprzężenie optyczne |
| Liczba kanałów | 1 |
| Napięcie — izolacja | 5000 Vrms |
| Odporność na przejściowe tryby wspólne (min.) | 15 kV/µs |
| Opóźnienie propagacji tpLH / tpHL (maks.) | 250ns, 250ns |
| Zniekształcenie szerokości impulsu (maks.) | 100ns |
| Czas narastania / opadania (typ) | 50ns, 50ns |
| Prąd — wyjście wysokie, niskie | 2A, 2A |
| Bieżąca - szczytowa moc wyjściowa | 2,5A |
| Napięcie — do przodu (Vf) (typ) | 1,6 V |
| Prąd — DC do przodu (jeśli) (maks.) | 25 mA |
| Napięcie — zasilanie wyjścia | 15 V ~ 30 V |
| temperatura robocza | -40°C ~ 105°C |
| Typ mocowania | Montaż powierzchniowy |
| Opakowanie / etui | 16-SOIC (0,295", 7,50 mm szerokości) |
| Pakiet urządzeń dostawcy | 16-SO |
| Agencja zatwierdzająca | CSA, IEC/EN/DIN, UR |
| Podstawowy numer produktu | ACPL-333 |
