Części lotnicze AD581SH Układy scalone Napięcie wyjściowe (Min./Stałe) 10 V

Części lotnicze AD581SH Układy scalone Napięcie wyjściowe (Min./Stałe) 10 V


Opisy części lotniczych:


AD581 to 3-stykowy monolityczny układ odniesienia napięcia z kompensacją temperatury, zapewniający precyzyjne napięcie wyjściowe 10,00 V z nieregulowanego poziomu wejściowego w zakresie od 12 V do 30 V. Laserowe przycinanie płytek (LWT) służy do przycinania zarówno początkowego błędu przy +25°C, a także współczynnika temperaturowego, co skutkuje wysoką precyzją działania, dostępną wcześniej tylko w drogich hybrydach lub modułach regulowanych piekarnikiem.Tolerancja błędu początkowego 5 mV i gwarantowany współczynnik temperaturowy 5 ppm/°C AD581L są dostępne w monolitycznym napięciu odniesienia.

Konstrukcja obwodu pasma wzbronionego zastosowana w AD581 oferuje kilka zalet w porównaniu z klasycznymi technikami diody przebicia Zenera.Co najważniejsze, do osiągnięcia pełnej dokładności i znacznej stabilności w systemach o niskim poborze mocy nie są wymagane żadne zewnętrzne komponenty.Ponadto całkowity prąd zasilający urządzenie, w tym wyjściowy wzmacniacz buforowy (który może dostarczyć do 10 mA), wynosi typowo 750 μA.Długoterminowa stabilność konstrukcji pasma wzbronionego jest równoważna z wybranymi diodami referencyjnymi Zenera.

AD581 jest zalecany do stosowania jako odniesienie dla 8-, 10- lub 12-bitowych przetworników cyfrowo-analogowych (DAC), które wymagają zewnętrznego precyzyjnego odniesienia.Urządzenie jest również idealne dla wszystkich typów przetworników analogowo-cyfrowych (ADC) o dokładności do 14-bitów, zarówno w przypadku kolejnych przybliżeń, jak i projektów całkujących, i ogólnie może oferować lepszą wydajność niż zapewniana przez standardowe, niezależne referencje.

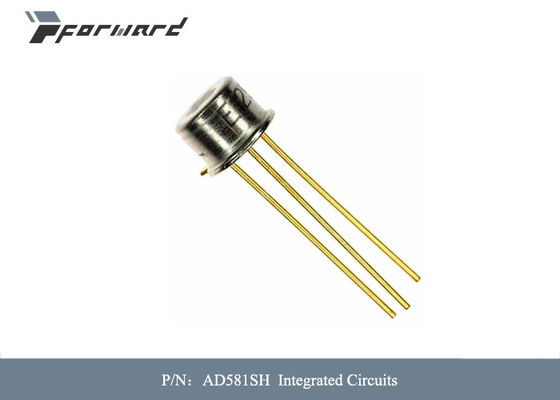

AD581J, AD581K i AD581L są przeznaczone do pracy w temperaturze od 0°C do 70°C;AD581S, AD581T i AD581U są przeznaczone do pracy w zakresie od -55°C do +125°C.Wszystkie gatunki są pakowane w hermetycznie zamkniętą 3-stykową metalową puszkę TO-5.

Cechy części lotniczych:

• Laserowe przycinanie zarówno początkowej dokładności, jak i współczynnika temperaturowego skutkuje bardzo niskimi błędami temperaturowymi bez użycia zewnętrznych komponentów.AD581L ma maksymalne odchylenie od 10 000 V wynoszące ±7,25 mV w zakresie od 0°C do 70°C, podczas gdy AD581U gwarantuje maksymalny całkowity błąd ±15 mV bez zewnętrznych korekt w zakresie od -55°C do +125°C.
• Ponieważ przycinanie laserowe odbywa się na płytce przed rozdzieleniem na poszczególne chipy, AD581 jest niezwykle cenny dla projektantów hybryd ze względu na łatwość użytkowania, brak wymaganych zewnętrznych wykończeń i nieodłączną wysoką wydajność.
• AD581 może również pracować w 2-pinowym trybie Zenera, aby zapewnić precyzyjne odniesienie -10 V z tylko jednym zewnętrznym rezystorem do nieregulowanego zasilania.Wydajność w tym trybie jest prawie taka sama jak w przypadku standardowej konfiguracji 3-stykowej.
• Zaawansowana konstrukcja obwodów wykorzystująca koncepcję pasma wzbronionego pozwala AD581 na uzyskanie pełnej wydajności przy niestabilizowanym napięciu wejściowym do 13 V. Z zewnętrznym rezystorem urządzenie działa już przy napięciu zasilania 11,4 V. 5. AD581 jest dostępny w wersjach zgodny z MILSTD-883.Szczegółowe specyfikacje znajdują się w arkuszu danych wojskowych.

Specyfikacje części lotniczych:
