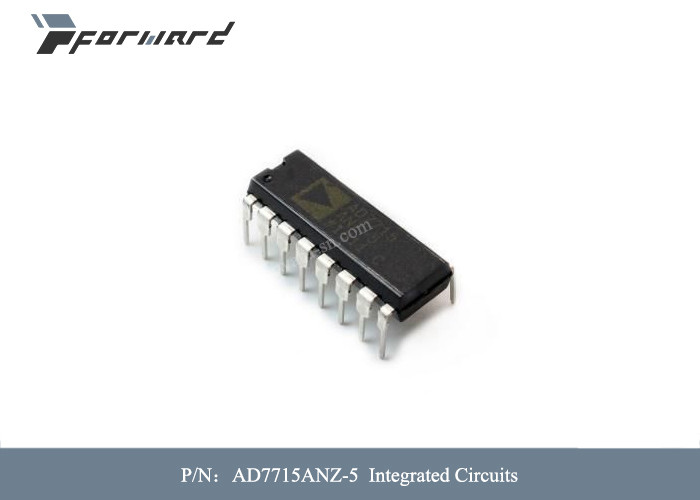

Części lotnicze AD7715ANZ-5 Układy scalone Temperatura pracy-40°C ~ 85°C

Części lotnicze AD7715ANZ-5 Układy scalone Temperatura pracy-40°C ~ 85°C

Opisy części lotniczych:


AD7715 to kompletny analogowy interfejs do zastosowań pomiarowych w zakresie niskich częstotliwości.Część może odbierać sygnały wejściowe niskiego poziomu bezpośrednio z przetwornika i wyprowadzać szeregowe słowo cyfrowe.Wykorzystuje technikę konwersji Σ-Δ, aby uzyskać do 16 bitów bez brakujących kodów.Sygnał wejściowy jest doprowadzany do zastrzeżonego, programowalnego wzmocnienia przedniego, opartego na analogowym modulatorze.Sygnał wyjściowy modulatora jest przetwarzany przez wbudowany filtr cyfrowy.Pierwsze wycięcie tego filtra cyfrowego można zaprogramować za pomocą rejestru kontrolnego na chipie, umożliwiając regulację odcięcia filtra i szybkości aktualizacji wyjścia.

AD7715 posiada różnicowe wejście analogowe oraz różnicowe wejście referencyjne.Działa z jednego źródła zasilania (3 V lub 5 V).Obsługuje jednobiegunowe zakresy sygnałów wejściowych od 0 mV do 20 mV, 0 mV do 80 mV, 0 V do 1,25 V i 0 V do 2,5 V. Może również obsługiwać dwubiegunowe zakresy sygnałów wejściowych ±20 mV, ±80 mV, ± 1,25 V i ±2,5 V. Te zakresy dwubiegunowe odnoszą się do ujemnego wejścia różnicowego wejścia analogowego.W ten sposób AD7715 wykonuje wszystkie kondycjonowanie i konwersję sygnału dla systemu jednokanałowego.

AD7715 jest idealny do użytku w inteligentnych systemach opartych na mikrokontrolerach lub procesorach DSP.Posiada interfejs szeregowy, który można skonfigurować do pracy trójprzewodowej.Ustawienia wzmocnienia, polaryzacji sygnału i wybór szybkości aktualizacji można skonfigurować w oprogramowaniu za pomocą wejściowego portu szeregowego.Część zawiera opcje samokalibracji i kalibracji systemu w celu wyeliminowania błędów wzmocnienia i przesunięcia w samej części lub w systemie.

Konstrukcja CMOS zapewnia bardzo niskie straty mocy, a tryb power-down zmniejsza pobór mocy w trybie czuwania do typowo 50 µW.Ta część jest dostępna w 16-wyprowadzeniowym opakowaniu z podwójną linią (PDIP) o szerokości 0,3 cala, a także w 16-wyprowadzeniowym pakiecie z małą obwódką o szerokości 0,3 cala (SOIC_W) i 16-wyprowadzeniowym opakowaniu TSSOP.

Cechy części lotniczych:

• AD7715 zużywa mniej niż 450 µA całkowitego prądu zasilania przy napięciu zasilania 3 V i zegarze głównym 1 MHz, dzięki czemu idealnie nadaje się do stosowania w systemach o niskim poborze mocy.Prąd czuwania jest mniejszy niż 10 µA.
• Programowalne wejście wzmocnienia pozwala AD7715 na przyjmowanie sygnałów wejściowych bezpośrednio z tensometru lub przetwornika, usuwając znaczną ilość kondycjonowania sygnału.
• AD7715 jest idealny do zastosowań z mikrokontrolerami lub procesorami DSP z trójprzewodowym interfejsem szeregowym, zmniejszając liczbę linii połączeń i redukując liczbę transoptorów wymaganych w izolowanych systemach.Część zawiera wbudowane rejestry, które umożliwiają programową kontrolę szybkości aktualizacji danych wyjściowych, wzmocnienia wejściowego, polaryzacji sygnału i trybów kalibracji.
• Ta część charakteryzuje się doskonałymi parametrami wydajności statycznej z 16-bitowymi kodami bez brakujących kodów, dokładnością ±0,0015% i niskim poziomem szumów rms.Błędy punktu końcowego i skutki dryftu temperatury są eliminowane przez opcje kalibracji na chipie, które usuwają błędy zerowej i pełnej skali.

Specyfikacje części lotniczych:
