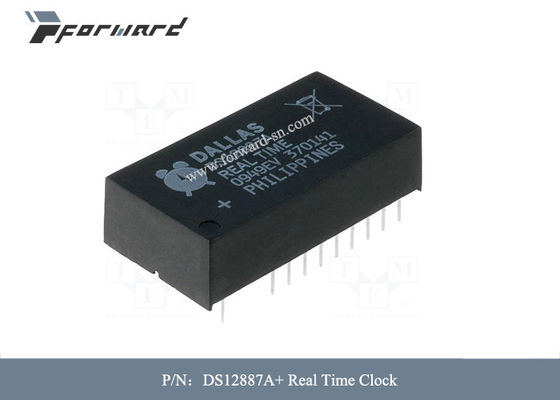

Części lotnicze DS12887A + Zegar czasu rzeczywistego Rozmiar pamięci RTC 114 B

Części lotnicze DS12887A + Zegar czasu rzeczywistego Rozmiar pamięci RTC 114 B

Opisy części lotniczych:

Zegary czasu rzeczywistego (RTC) DS12885, DS12887 i DS12C887 zostały zaprojektowane jako bezpośrednie zamienniki modeli DS1285 i DS1287.Urządzenia zapewniają zegar/kalendarz czasu rzeczywistego, jeden alarm dotyczący pory dnia, trzy maskowalne przerwania ze wspólnym wyjściem przerwań, programowalną falę prostokątną i 114 bajtów statycznej pamięci RAM z podtrzymaniem bateryjnym (113 bajtów w DS12C887 i DS12C887A).DS12887 integruje źródło energii z kryształu kwarcu i litu w 24-pinowej obudowie DIP.DS12C887 dodaje bajt stulecia pod adresem 32h.Na wszystkich urządzeniach data na koniec miesiąca jest automatycznie korygowana dla miesięcy, które mają mniej niż 31 dni, z uwzględnieniem lat przestępnych.Urządzenia działają również w formacie 24- lub 12-godzinnym ze wskaźnikiem AM/PM.Precyzyjny obwód z kompensacją temperatury monitoruje stan VCC.W przypadku wykrycia awarii zasilania podstawowego urządzenie automatycznie przełącza się na zasilanie rezerwowe.Litową baterię pastylkową można podłączyć do styku wejściowego VBAT w DS12885, aby podtrzymywać działanie godziny i daty, gdy podstawowe zasilanie jest niedostępne.Dostęp do urządzenia uzyskuje się za pośrednictwem multipleksowanego interfejsu obejmującego cały bajt, który obsługuje tryby Intel i Motorola.

Cechyczęści lotniczych:

* Bezpośrednia wymiana zegara/kalendarza komputerowego IBM AT

* RTC liczy sekundy, minuty, godziny, dzień, datę,

Miesiąc i rok z rekompensatą za rok przestępny do 2099 r

* Binarna lub BCD Reprezentacja czasu

* Zegar 12-godzinny lub 24-godzinny z AM i PM w trybie 12-godzinnym

* Opcja czasu letniego

* Możliwość wyboru taktowania magistrali Intel lub Motorola

* Interfejs z oprogramowaniem jako 128 lokalizacji RAM

* 14 bajtów rejestrów zegarowych i kontrolnych

* 114 bajtów pamięci RAM ogólnego przeznaczenia z podtrzymaniem bateryjnym (113 bajtów w modelach DS12C887 i DS12C887A)

* Funkcja czyszczenia pamięci RAM (DS12885, DS12887A i DS12C887A)

* Wyjście przerwań z trzema niezależnie maskowanymi flagami przerwań

* Alarm pory dnia raz na sekundę do raz dziennie

* Okresowe stawki od 122μs do 500ms

* Flaga cyklu aktualizacji na koniec zegara

* Programowalne wyjście fali prostokątnej

* Automatyczne wykrywanie awarii zasilania i przełączanie obwodów

* Opcjonalny 28-pinowy pakiet PLCC do montażu powierzchniowego lub 32-pinowy TQFP (DS12885)

* Opcjonalny pakiet Encapsulated DIP (EDIP) ze zintegrowanym kryształem i baterią (DS12887, DS12887A, DS12C887, DS12C887A)

* Dostępny opcjonalny przemysłowy zakres temperatur

* Uznanie Underwriters Laboratory (UL).

Specyfikacje części lotniczych:
