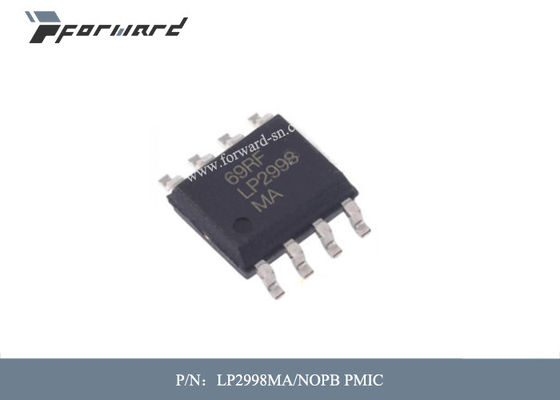

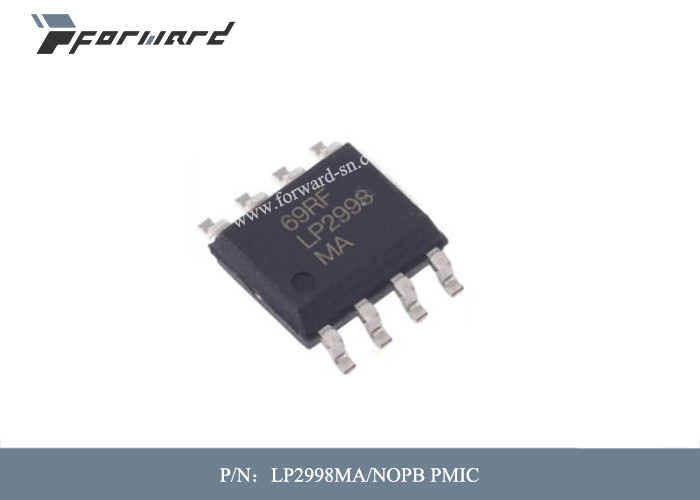

LP2998MA Regulator terminacji NOPB DDR 1,35 V do 5,5 V

            Części lotnicze BIS10PLN0314F Standardowe styki okrągłe ze stopu miedzi

Opisy części lotniczych:


Regulator liniowy LP2998 jest zaprojektowany tak, aby spełniał specyfikacje JEDEC SSTL-2 i JEDEC SSTL-18 dotyczące terminacji pamięci DDR-SDRAM i DDR2. Urządzenie obsługuje również terminację magistrali DDR3 i DDR3L VTT z minimalnym napięciem VDDQ 1,35 V. Urządzenie zawiera wysokowydajny wzmacniacz operacyjny zapewniający doskonałą reakcję na przejściowe obciążenia. Stopień wyjściowy zapobiega zwarciom, dostarczając jednocześnie ciągły prąd 1,5 A i chwilowe szczyty do 3 A w aplikacji, zgodnie z wymaganiami terminacji DDR-SDRAM. LP2998 zawiera również pin VSENSE zapewniający doskonałą regulację obciążenia oraz wyjście VREF jako referencję dla chipsetu i modułów DIMM.

Dodatkową funkcją LP2998 jest aktywny niski pin wyłączenia (SD), który zapewnia funkcjonalność Suspend To RAM (STR). Gdy SD jest ściągnięty do poziomu niskiego, wyjście VTT przechodzi w stan wysokiej impedancji (tri-state), ale VREF pozostaje aktywne. W tym trybie można uzyskać oszczędność energii dzięki niższemu prądowi spoczynkowemu.

Cechy części lotniczych:

• ·Wytyczne dotyczące testów AEC-Q100 z następującymi wynikami
• ·(SO PowerPAD-8):
• ·o Klasyfikacja ESD urządzenia HBM Poziom H1C
• ·o Zakres temperatury złącza –40°C do 125°C
• · Minimalne VDDQ 1,35 V
• · Prąd źródła i ujścia
• · Niskie przesunięcie napięcia wyjściowego
• · Nie wymaga zewnętrznych rezystorów
• · Topologia liniowa
• · Funkcjonalność Suspend to Ram (STR)
• · Niska liczba elementów zewnętrznych
• · Wyłączenie termiczne
