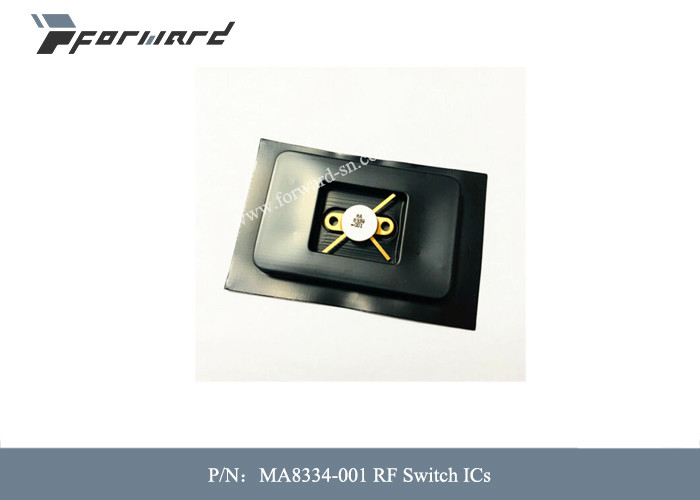

Układy scalone przełącznika RF SPDT Części lotnicze MA8334-001 10 MHz

                    Części lotnicze MA8334-001 Układy scalone przełącznika RF Minimalna częstotliwość 10 MHz

Opisy części lotniczych:

M/A-COM Technology Solutions MA8334 Seria wielopołożeniowych modułów przełączników dużej mocy to urządzenia SPDT i SP3T przeznaczone do użytku w zakresie od 10 MHz do 1000 MHz.Zostały zaprojektowane do pracy z mocą wejściową 100 watów, CW, przy obciążeniu 50 Ω przy nominalnym współczynniku VSWR źródła 1,3:1.Te moduły przełączników są skonstruowane przy użyciu zaawansowanej technologii hybrydowej i wykorzystują chipy diodowe PIN, które zostały zoptymalizowane pod kątem niskich strat i wysokiej niezawodności.

Te moduły przełączające wykorzystują wysokonapięciowy układ diodowy CERMACHIP™ PIN firmy M/A-COM Tech, który wyróżnia się niską rezystancją termiczną i niskimi zniekształceniami intermodulacyjnymi.Zastosowania modułów przełączników MA8334 obejmują antenę nadawczo-odbiorczą o mocy padającej 100 W i przełączniki zbiorcze.Typowe warunki polaryzacji dla nominalnego działania przełącznika to +50mA @ +1V dla warunków małej straty i -100V @ 0mA dla izolacji.

Cechyczęści lotniczych:

• ¨ Konstrukcje diod serii SPDT i SP3T
• ¨ Niskie zniekształcenia intermodulacyjne, 80 dBc
• ¨ Wysoka średnia moc, 100 W
• ¨ Szerokie pasmo przenoszenia, od 10 MHz do 1000 MHz
• ¨ Niskie straty wtrąceniowe
• ¨ Wysoka izolacja
• Zgodny z RoHS

Specyfikacjeczęści lotniczych:
