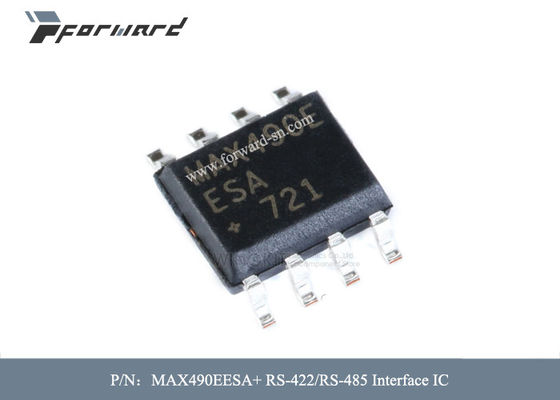

MAX490EESA+ RS-422 RS485 Interfejs IC Napięcie zasilania — maks. 5 V

Części lotnicze MAX490EESA+ Interfejs RS-422/RS-485 IC Napięcie zasilania — maks. 5 V

Opisy części lotniczych:

MAX481E, MAX483E, MAX485E, MAX487E– MAX491E i MAX1487E to nadajniki-odbiorniki małej mocy do komunikacji RS-485 i RS-422 w trudnych warunkach.Każde wyjście sterownika i wejście odbiornika są zabezpieczone przed wyładowaniami elektrostatycznymi (ESD) ±15 kV, bez zatrzasku.Części te zawierają jeden sterownik i jeden odbiornik.Modele MAX483E, MAX487E, MAX488E i MAX489E są wyposażone w sterowniki o zmniejszonej szybkości narastania, które minimalizują zakłócenia elektromagnetyczne i redukują odbicia spowodowane przez niewłaściwie zakończone kable, umożliwiając w ten sposób bezbłędną transmisję danych z prędkością do 250 kb/s.Szybkości narastania sterowników MAX481E, MAX485E, MAX490E, MAX491E i MAX1487E nie są ograniczone, co pozwala im na transmisję do 2,5 Mb/s.

Transceivery te pobierają zaledwie 120 μA prądu zasilającego, gdy są nieobciążone lub gdy są w pełni obciążone z wyłączonymi sterownikami (patrz Przewodnik wyboru).Dodatkowo modele MAX481E, MAX483E i MAX487E mają tryb wyłączania przy niskim natężeniu prądu, w którym zużywają tylko 0,5 µA.Wszystkie części działają z jednego źródła zasilania +5V.

Sterowniki mają ograniczony prąd zwarciowy i są chronione przed nadmiernym rozpraszaniem mocy przez obwód wyłączania termicznego, który ustawia ich wyjścia w stan wysokiej impedancji.Wejście odbiornika ma funkcję bezpieczeństwa w przypadku awarii, która gwarantuje wyjście o wysokim poziomie logicznym, jeśli wejście jest w obwodzie otwartym.

Modele MAX487E i MAX1487E charakteryzują się impedancją wejściową odbiornika na poziomie jednej czwartej jednostki obciążenia, co pozwala na podłączenie do magistrali do 128 transceiverów.Modele MAX488E–MAX491E są przeznaczone do komunikacji w trybie pełnego dupleksu, podczas gdy modele MAX481E, MAX483E, MAX485E, MAX487E i MAX1487E są przeznaczone do zastosowań w trybie półdupleksowym.W przypadku zastosowań, które nie są wrażliwe na wyładowania elektrostatyczne, patrz modele MAX481, MAX483, MAX485, MAX487–MAX491 i MAX1487 kompatybilne z pinami i funkcjami.

Cechyczęści lotniczych:

• * Dla aplikacji odpornych na awarie
• MAX3430: ±80 V z ochroną przed awarią, odporny na awarie, 1/4
• Obciążenie jednostki, +3,3 V, Transceiver RS-485
• MAX3440E–MAX3444E: ochrona przed wyładowaniami elektrostatycznymi ±15 kV,
• ±60 V z ochroną przed awarią, 10 Mb/s, odporny na awarie,
• Transceivery RS-485/J1708
• * Do zastosowań o ograniczonej przestrzeni
• MAX3460–MAX3464: +5 V, odporny na awarie, 20 Mb/s,
• Transceivery Profibus RS-485/RS-422
• MAX3362: +3,3 V, szybki, RS-485/RS-422
• Transceiver w pakiecie SOT23
• MAX3280E–MAX3284E: ochrona przed wyładowaniami elektrostatycznymi ±15 kV,
• 52Mbps, +3V do +5.5V, SOT23, RS-485/RS-422,
• Prawdziwie odporne na awarie odbiorniki
• MAX3293/MAX3294/MAX3295: 20 Mb/s, +3,3 V,
• Nadajniki SOT23, RS-485/RS-422
• * Dla wielu aplikacji nadawczo-odbiorczych
• MAX3030E–MAX3033E: ochrona przed wyładowaniami elektrostatycznymi ±15 kV,
• +3,3 V, cztery nadajniki RS-422
• * Dla aplikacji odpornych na awarie
• MAX3080–MAX3089: Odporny na awarie, szybki
• (10 Mb/s), RS-485/RS-422 z ograniczoną szybkością narastania
• Transceivery
• * Do zastosowań niskonapięciowych
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: Zasilanie +3,3 V, ±15 kV
• Zabezpieczony przed wyładowaniami elektrostatycznymi, 12 Mb/s, z ograniczoną szybkością narastania,
• Prawdziwy transceiver RS-485/RS-422

Specyfikacjeczęści lotniczych:
