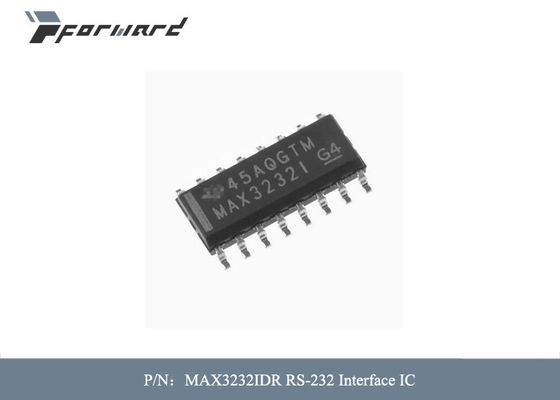

Napięcie zasilania układu scalonego interfejsu MAX3232IDR RS-232 — maks. 5,5 V

Części lotnicze MAX3232IDR Interfejs RS-232 IC Napięcie zasilania — maks. 5,5 V

Opisy części lotniczych:

Urządzenie MAX3232 składa się z dwóch sterowników liniowych, dwóch odbiorników liniowych i podwójnego obwodu pompy ładującej z zabezpieczeniem ESD ±15 kV między zaciskami (zaciski połączenia portu szeregowego, w tym GND).Urządzenie spełnia wymagania TIA/EIA-232-F i zapewnia interfejs elektryczny pomiędzy asynchronicznym kontrolerem komunikacyjnym a złączem portu szeregowego.Pompa ładująca i cztery małe zewnętrzne kondensatory umożliwiają pracę z pojedynczym zasilaniem od 3 V do 5,5 V.Urządzenia działają z szybkością przesyłania danych do 250 kbit/s i maksymalną szybkością narastania wyjścia sterownika 30 V/μs.

Cechyczęści lotniczych:

• • Przekroczona ochrona przed wyładowaniami elektrostatycznymi zacisku magistrali RS-232
• ±15 kV przy użyciu modelu ludzkiego ciała (HBM)
• • Spełnia lub przewyższa wymagania TIA/
• Standardy EIA-232-F i ITU V.28
• • Działa z zasilaniem VCC od 3 V do 5,5 V
• • Działa do 250 kbit/s
• • Dwa sterowniki i dwa odbiorniki
• • Niski prąd zasilania: typowo 300 μA
• • Kondensatory zewnętrzne: 4 × 0,1 μF
• • Akceptuje wejście logiczne 5 V z zasilaniem 3,3 V
• • Alternatywne urządzenia kompatybilne z szybkimi terminalami (1 Mbit/s)
• – SN65C3232 (–40°C do 85°C)
• – SN75C3232 (od 0°C do 70°C)

Specyfikacjeczęści lotniczych:
