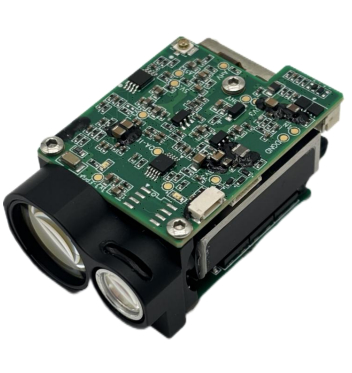

FW-ED04 1535nm Moduł dalmierza laserowego bezpiecznego dla oka
| Place of Origin | China |
|---|---|
| Nazwa handlowa | Forward |
| Model Number | FW-ED04 |
| Minimum Order Quantity | 1 set |
| Delivery Time | 5-8 work days |
| Payment Terms | L/C,T/T |
| Supply Ability | 100 pcs/year |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Laser Wavelength | 1535±5nm | Launch Lens Diameter | Φ8mm |
|---|---|---|---|
| Receiver Lens Diameter | Φ16mm | Ranging Accuracy | ±2m |
| Range Resolution | ≤20 m | Divergence Angle | ≤0.6 mrad |
opis produktu
Opis FW-ED04 1535nm Eye-safe Laser Ranging Module
Moduł laserowego licznika odległości FW-ED04ERDI TECH wykorzystuje samodzielnie opracowaną diodę 1535nmPump solid state microchip laser.zasięg celu 2,3 m×2.3m sięga≥4 km, wkompaktowy rozmiar≤48×30.5×21 mm i≤32 gcechy obejmują stabilne pomiary laserowe,samotestowanie, raportowanie temperatury, trzy celezakres, wskazanie docelowe przed/po pomiarze,pojedynczy/ciągły zakres, ustawienie częstotliwości baudów, laserWsparcie dla śledzenia uruchomienia i aktualizacji portu seryjnego.wszechstronność nadaje się do pomiaru odległości laserowej,UAS, kapsuły optyczne i monitorowanie graniczne.
Specyfikacje FW-ED04 1535nm Eye-safe Laser Ranging Module
|
Długość fali lasera
|
1535±5nm
|
|
Bezpieczeństwo oczu
|
Klasa 1
|
|
Kąt rozbieżności
|
≤ 0,6 mrad
|
|
Energia laserowa
|
≥ 200μJ |
|
Średnica obiektywu startowego
|
Φ8 mm
|
|
Średnica soczewki odbiornika
|
Φ16 mm
|
| Zakres pomiarowy(Odbicie 30%; widoczność ≥ 5 km.) |
Celem NATO ((2,3m×2,3m) ≥4000m
Mierzenie ludzkiego celu (≥ 0,5m × 1,7m) ≥ 1200m
|
|
Minimalny zasięg
|
≤ 15 m
|
|
Dokładność w zakresie
|
± 2 m
|
|
W zakresie częstotliwości
|
Jednorazowa, 1 Hz ~ 10 Hz
|
|
Liczba wykryć wielocelowych
|
Do 3 celów
|
|
Poziom fałszywego alarmu
|
≤ 1%
|
|
Wskaźnik precyzji
|
≥ 98%
|
|
Model opakowań z ołówkiem w szpilce
|
FWF08002-S06B13W5M
|
|
Napięcie zasilania
|
Prąd stały 3~5 V
|
|
Zużycie energii w stanie gotowości
|
≤ 1 mW
|
|
Średnie zużycie energii
|
≤ 2,5 W @10 Hz
|
|
Maksymalne zużycie energii
|
≤ 7 W @12 V
|
|
Waga
|
≤ 32±1g
|
|
Wymiar (L × W × H)
|
48 × 30,5 × 21 mm
|
|
Temperatura działania
|
-40~+70°C
|
|
Temperatura przechowywania
|
-55~+75°C
|
|
Odporność na uderzenia
|
Spełnienie normy badawczej MIL-STD-810G
|
|
Odporność na wibracje
|
Spełnienie normy badawczej MIL-STD-810G
|
Wymiar zarysu ((mm)
