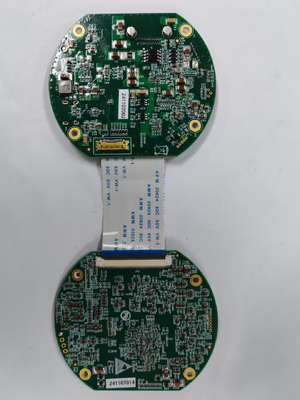

Kosztowo efektywna płyta do przetwarzania obrazu FWD-RK3588, wyposażona w 8-rodzeniowy 64-bitowy procesor z częstotliwością zegara do 2,4 GHz

  • A cost-effective FWD-RK3588 image processing board, featuring an 8-core 64-bit CPU with a clock frequency of up to 2.4 GHz
Miejsce pochodzenia Chiny
Nazwa handlowa Forward
Numer modelu FWD-RK3588
Minimalne zamówienie 1
Czas dostawy 5-8 dni roboczych
Zasady płatności T/T
Możliwość Supply 10000/rok
Szczegóły Produktu
Podkreślić

Płyta termowizyjna RK3588

,

8-rdzeniowy monokular z 64-bitowym procesorem

,

karta przetwarzania obrazu 2
Zostaw wiadomość
opis produktu
Ekonomiczna płyta do przetwarzania obrazu RK3588, wyposażona w 8-rdzeniowy 64-bitowy procesor o częstotliwości taktowania do 2,4 GHz dla kamer na podczerwień / kamer termowizyjnych
Przegląd produktu

Ten produkt to wbudowana karta przetwarzania obrazu zasilana procesorem Rockchip RK3588, składająca się głównie z dwóch komponentów: płyty przetwarzania rdzenia (SoM) i płyty nośnej interfejsu. RK3588 to flagowy, wysokiej klasy procesor nowej generacji firmy Rockchip, wykonany w zaawansowanym procesie technologicznym 8 nm. Posiada 8-rdzeniowy 64-bitowy procesor o taktowaniu podstawowym do 2,4 GHz. Procesor integruje wbudowany akcelerator AI NPU, zapewniający 6 TOPS mocy obliczeniowej i obsługujący główne platformy głębokiego uczenia się.


Karta przetwarzania obrazu integruje trzy wejściowe interfejsy wideo, w tym dwa interfejsy MIPI CSI i jeden cyfrowy interfejs wideo BT.1120, umożliwiając przechwytywanie wideo w wysokiej rozdzielczości z wielu źródeł. Wyposażona w liczne pokładowe interfejsy komunikacyjne, płyta zapewnia stabilną i wydajną transmisję danych wideo, aby spełnić wysokie wymagania wysokowydajnych wbudowanych systemów wizyjnych. Produkt zakończył adaptację podstawowego sterownika w środowisku Linux (Ubuntu RootFS), dzięki czemu użytkownicy mogą bezpośrednio kontynuować rozwój w warstwie aplikacji.

Aplikacje
Po wdrożeniu różnych aplikacji lub programów algorytmicznych płytka przetwarzająca obraz może służyć jako podstawowy komponent zintegrowany z urządzeniami, takimi jak poszukiwacze, kapsuły i optoelektroniczne gimbale, ułatwiając obserwację celu, celowanie i rozpoznanie.
Kluczowe funkcje
  • Obsługuje wejście interfejsu kamery MIPI CSI, umożliwiając pozyskiwanie danych z czujnika obrazu;
  • Obsługuje wejście cyfrowego interfejsu wideo BT.1120, umożliwiając podłączenie do cyfrowych źródeł wideo o wysokiej rozdzielczości;
  • Zapewnia możliwości komunikacji szeregowej;
  • Zapewnia możliwości komunikacji sieciowej;
  • Zawiera wbudowane środowisko wykonawcze wnioskowania AI z architekturą trzyrdzeniową i 6 TOPS mocy obliczeniowej, obsługujące różne precyzje danych, w tym INT4, INT8, INT16, FP16, BF16 i TF32;
  • Obsługuje kodowanie w formatach takich jak H.265 i H.264.
Podstawowa konfiguracja sprzętu
Konfiguracja Dane techniczne
Procesor Rockchip RK3588: Ośmiordzeniowy 64-bitowy architektura big.LITTLE (4 × Cortex-A76 + 4 × Cortex-A55)
NPU Moc obliczeniowa 6 TOPS, architektura trzyrdzeniowa, obsługuje INT4/INT8/INT16/FP16/BF16/TF32.
GPU ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2, Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, wbudowany moduł akceleracji obrazu 2D o wysokiej wydajności
Rozwiń pamięć Standardowe gniazdo kart SD, obsługuje do 128 GB.
BARAN 8GB LPDDR4X
Wbudowana pamięć 64 GB pamięci eMMC
Szybki interfejs Obsługuje PCIe 3.0 / PCIe 2.0 / SATA 3.0 / Type-C / USB 3.1 / USB 2.0
Multimedia Obsługuje dekodowanie wideo H.265/H.264/AV1/VP9/AVS2, do 8K przy 60 FPS
Obsługuje kodowanie wideo H.264/H.265, do 8K przy 30 FPS
Interfejsy sprzętowe
Interfejs Tablica Dane techniczne Opis
Płyta główna do przetwarzania rdzenia Wejście wideo 1×MIPI CSI 4-pasmowy
1×BT.1120 Wideo równoległe HD
Port szeregowy 4xUART
(Poziom TTL, 3,3 V)		 1x interfejs debugowania RK3588
1x interfejs komunikacyjny RK3588
1x interfejs debugowania (wspólny z interfejsem debugowania RK3588; zastosowanie wzajemnie się wykluczające)
2x interfejsy komunikacyjne MCU
Płytka adaptera interfejsu Zasilanie DC12V Interfejs zasilania
Wejście wideo 1×MIPI CSI 2-pasmowy
Wyjście sieciowe 1×Ethernet Gigabitowy adaptacyjny
USB 1×USB2.0 Port mikro-USB
Port szeregowy 2×RS422 Interfejsy komunikacyjne MCU
1×UART Interfejs komunikacyjny UART mikrokontrolera (poziom TTL, 3,3 V)
Silnik Interfejs napędu silnikowego Wyjście napędu silnikowego: 5 V/1 A
Wentylator 12 V Wyjście napędu wentylatora: 12 V/2 A
Pobierać SWD Interfejs pobierania MCU
Specyfikacje płyty
Kosztowo efektywna płyta do przetwarzania obrazu FWD-RK3588, wyposażona w 8-rodzeniowy 64-bitowy procesor z częstotliwością zegara do 2,4 GHz
Kosztowo efektywna płyta do przetwarzania obrazu FWD-RK3588, wyposażona w 8-rodzeniowy 64-bitowy procesor z częstotliwością zegara do 2,4 GHz

Wymiary montażowe (w celach informacyjnych): średnica 70 mm, wysokość 17,2 mm (bez złączy). Schematyczny diagram wymiarów płytki pokazano na rysunku 1. Interfejsy sprzętowe pokazano na rysunku 2.
Możliwość dostosowania do środowiska
Temperatura pracy: -40 ℃ do + 60 ℃
Wsparcie rozwoju oprogramowania
Produkt ten nie tylko zapewnia wysokowydajną platformę sprzętową, ale także oferuje użytkownikom wszechstronne wsparcie oprogramowania sterowników niskiego poziomu, pomagając im w szybkim opracowywaniu aplikacji i integracji algorytmów, skracając w ten sposób czas wprowadzenia produktu na rynek.
Oprogramowanie sterownika

Ten produkt zakończył adaptację i weryfikację wszystkich podstawowych sterowników urządzeń peryferyjnych opartych na systemie Linux (domyślnie wyposażonym w system plików Ubuntu). Użytkownicy nie muszą zajmować się skomplikowanymi sterownikami niskiego poziomu i mogą bezpośrednio prowadzić rozwój w warstwie aplikacji przy użyciu standardowych wywołań systemowych.

  • Sterowniki procesora podstawowego:Dostosowano zarządzanie energią, zegar, przerwania i kontrolery DMA RK3588, zapewniając efektywne planowanie mocy obliczeniowej procesora i NPU.

  • Sterowniki wejścia wideo:

    • Sterownik MIPI:Dostosowano interfejs kamery MIPI CSI-2 i czujniki obrazu, obsługujące pozyskiwanie danych obrazu z kamery.

    • Sterownik BT.1120:Dostosowano układ cyfrowego odbiornika wideo, aby umożliwić akwizycję danych wideo za pośrednictwem interfejsu BT.1120.

  • Sterownik interfejsu sieciowego:Adaptacyjny Gigabit Ethernet obsługujący strumieniowanie sieciowego strumienia wideo (RTSP) i zdalne sterowanie poleceniami.

  • Sterowniki interfejsu komunikacyjnego:Dostosowane interfejsy pokładowe, takie jak UART, I2C i GPIO. Użytkownicy mogą bezpośrednio uzyskać kontrolę i interakcję danych z urządzeniami zewnętrznymi poprzez operacje na plikach lub wywołania systemowe.

Przechwytywanie wideo

Płyta integruje dwa typy interfejsów wejściowych wideo, aby spełnić wymagania dotyczące połączeń różnych czujników:

  • Cyfrowe wejście wideo MIPI:Zapewnia standardowy interfejs V4L2. Użytkownicy mogą uzyskać dane ramki obrazu za pomocą standardowych wywołań systemowych, takich jakOtwarteIioctl.

  • Cyfrowe wejście wideo BT.1120:Zapewnia ujednolicony interfejs urządzenia wideo dla warstwy aplikacji za pośrednictwem platformy V4L2, ułatwiając ujednolicone przetwarzanie oprogramowania.

Wdrożenie algorytmu

Integruje trójrdzeniową architekturę NPU, która obsługuje operacje hybrydowe INT4/INT8/INT16/FP16, z łatwością obsługując złożone zadania wizyjne, takie jak wykrywanie, klasyfikacja i śledzenie obiektów. Zapewnia interfejs API środowiska wykonawczego RKNN, który jest odpowiedzialny za ładowanie modeli RKNN, zarządzanie wejściami/wyjściami i wykonywanie obliczeń wnioskowania na NPU.

Aby pomóc użytkownikom szybko rozpocząć pracę, udostępniamy przykłady działających algorytmów. Użytkownicy mogą odnieść się do logiki implementacji (uwaga: przykłady służą wyłącznie jako wskazówki inżynieryjne; nie ponosimy odpowiedzialności za wydajność ani skuteczność samych algorytmów):

  • Wykrywanie obiektów:Zawiera przykład wdrożenia YOLOv5, który może bezpośrednio wykrywać obiekty w czasie rzeczywistym w przechwyconym strumieniu wideo oraz wyświetlać ramki i kategorie wyjściowe.

  • Śledzenie obiektu:Integruje odpowiednie przykłady algorytmów śledzenia, umożliwiając użytkownikom osiągnięcie kontroli w pętli zamkniętej w oparciu o dane o utraconej odległości.

  • Integracja ze strumieniami wideo:Przykładowy program demonstruje, jak wprowadzać klatki obrazu do jednostki NPU w celu wnioskowania i nakładać wyniki wnioskowania (takie jak ramki ograniczające) na wyjściowy sygnał wideo za pośrednictwem funkcji OSD (wyświetlanie na ekranie), tworząc kompletną zamkniętą pętlę aplikacji.

Lista kontrolna dostawy produktu
NIE. Substancja ILOŚĆ
1 Karta przetwarzania obrazu 1 zestaw
2 Radiator 1 szt
3 Kabel zasilający 1 zestaw
4 Kable interfejsu komunikacyjnego
5 Kabel wejściowy wideo
6 Kabel wyjściowy wideo (sieciowy). 1 szt
7 Kabel interfejsu wentylatora 1 szt
8 Instrukcja obsługi 1
9 Certyfikat zgodności 1
