FWD-2.0 RK3588 Płyta do przetwarzania obrazu z kodem wideo 8K 6 TOPS NPU i dwukanałowym wejściem wideo do kamer podczerwonych

  • FWD-2.0 RK3588 Image Processing Board with 8K Video Encoding 6 TOPS NPU and Dual-Channel Video Input for Infrared Cameras
Miejsce pochodzenia Chiny
Nazwa handlowa Forward
Numer modelu FWD-2.0 RK3588
Minimalne zamówienie 1
Czas dostawy 5-8 dni roboczych
Zasady płatności T/T
Możliwość Supply 10000/rok
Szczegóły Produktu
Podkreślić

Karta przetwarzania obrazu RK3588

,

8K płyta kodowania wideo

,

Płyty wejściowe wideo do aparatów podczerwieni
Zostaw wiadomość
opis produktu

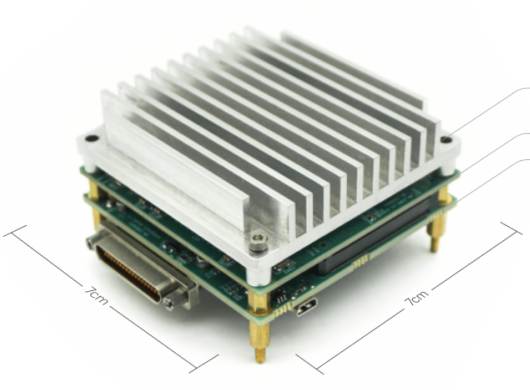

FWD-2.0 RK3588 Kosztowo efektywna płyta do przetwarzania obrazu
Wbudowana płyta do przetwarzania obrazu do kamer podczerwonych / aparatów fotograficznych termicznych
Przegląd produktu
Ta wbudowana płyta do przetwarzania obrazu ma wymiary 70 × 70 × 17 mm i składa się z płyty rdzeniowej głównego procesora (SOM) i płyty nośnej do przetwarzania obrazu.Główna płyta wyposażona jest w flagowy procesor Rockchip RK3588 zbudowany na procesie 8nm LP, z ośmiogłowym 64-bitowym procesorem centralnym opartym na architekturze Cortex-A76+A55 i częstotliwością główną do 2,4 GHz.Zintegrowane z AI NPU zdolne do dostarczania 6 TOPS mocy obliczeniowej i wspiera główne ramy głębokiego uczenia się.
Płyta integruje podwójne kanały wejściowe dla cyfrowego wideo SDI i wideo analogowego PAL, wspierając jednocześnie zarówno wyjścia wideo SDI, jak i wideo sieciowe.umożliwia stabilną i wydajną transmisję danych wideo dla wydajnych systemów wbudowanego widzeniaProdukt zakończył adaptację sterowników podstawowych w środowisku Linux (Ubuntu RootFS), umożliwiając bezpośredni rozwój warstwy aplikacji.
Wnioski
Wraz z wdrażaniem różnych programów aplikacyjnych lub algorytmicznych ta płyta przetwarzania obrazu służy jako podstawowy komponent zintegrowany z urządzeniami takimi jak poszukiwarki, pods,i optoelektronicznych gimbalów, ułatwiające obserwację, celowanie i rozpoznawanie celów.
Kluczowe cechy
  • SDI Digital Video Capture:Wyposażone w cyfrowy sygnał wideo z możliwością przechwytywania SDI
  • PAL Analog Video Capture:Wyposażone w możliwość przechwytywania sygnału wideo analogowego PAL
  • Komunikacja seryjna:Wyposażone w możliwość komunikacji seryjnej
  • Komunikacja sieciowa:Wyposażone w możliwość łączności sieciowej
  • Interfejs typu C i rozszerzenie:Funkcje Interfejs typu C obsługujący USB 3.1 i rozszerzanie urządzeń peryferyjnych do obsługi systemu stacjonarnego
  • Wyjście HDMI:Wyposażone w możliwość wyjścia HDMI
  • Środowisko wykonywania AI Inference Runtime:Wbudowane środowisko wykonywania inferencji AI z architekturą trójrodkową i mocą obliczeniową 6 TOPS; obsługuje wiele precyzji danych, w tym INT4, INT8, INT16, FP16, BF16 i TF32
  • Kodowanie wideo:Wspiera kodowanie wideo w formacie H.265 i H.264
Konfiguracja podstawowego sprzętu
Konfiguracja Specyfikacje
CPU Rockchip RK3588: Octa-core 64-bitowa wielko-mała architektura (4x Cortex-A76 + 4x Cortex-A55)
NPU 6 mocy obliczeniowej TOPS, architektura trójrodkowa, obsługa INT4/INT8/INT16/FP16/BF16/TF32
Grafika graficzna ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, Wbudowany moduł przyspieszenia obrazu 2D o wysokiej wydajności
Multimedia Wspiera dekodowanie wideo H.265/H.264/AV1/VP9/AVS2 do 8K@60FPS; Wspiera kodowanie wideo H.264/H.265 do 8K@30FPS
RAM 8 GB LPDDR4X
Wbudowany magazyn 64GB eMMC
Rozszerzyć magazyn Standardowy gniazdo do kart SD, obsługuje do 128 GB
Interfejs wysokiej szybkości Wspiera PCIe 3.0 / PCIe 2.0 / Typ-C / USB 3.1 / USB 2.0
Interfejsy sprzętowe
Interfejs Specyfikacje Opis
Zasilanie Prąd stały 12V ±1V Maksymalny prąd roboczy 1,2 A, typowe użycie około 0,5 A; dostarczany za pośrednictwem miniaturowego złącza
Wprowadzenie wideo 1* SDI cyfrowe wejście wideo o maksymalnej rozdzielczości 1920x1080 przy 60 fps, z wykorzystaniem złączy RF typu MCX
Wprowadzenie wideo 1* PAL Wejście wideo analogowe, 720x576 @ 25fps, przy użyciu złączy RF typu MCX
Wprowadzenie wideo 1 * SDI 3G-SDI, HD-SDI
Wyjście wideo 2* HDMI Mikrointerfejs
Internet 1* Ethernet Gigabit port Ethernet automatycznie negocjujący, przy użyciu miniaturowego złącza 1.25
USB. 1 * USB 3.1 Typ C
Port seryjny 3 * RS422
1* RS232		 Domyślna częstotliwość przesyłu: 115,200 bps
UART
Specyfikacje płyty
FWD-2.0 RK3588 Image Processing Board dimensions schematic diagram FWD-2.0 RK3588 Image Processing Board hardware interfaces diagram
Wymiary instalacji: 70 mm (L) × 70 mm (W) (z wyłączeniem złączy); wysokość nieprzekraczająca 34 mm (włącznie z pochłaniaczem ciepła).Interfejsy sprzętowe przedstawione są na rysunku 2.
Przystosowanie do środowiska
Temperatura pracy: od -40°C do +60°C
Wsparcie rozwoju oprogramowania
Ten produkt ukończył adaptację i weryfikację wszystkich podstawowych sterowników urządzeń peryferyjnych opartych na systemie Linux (z domyślnym systemem plików Ubuntu).Użytkownicy mogą bezpośrednio prowadzić rozwój w warstwie aplikacji przy użyciu standardowych połączeń systemowych bez skomplikowanych problemów z kierowcą na niskim poziomie.
Oprogramowanie sterowania
  • Silniki procesora rdzeniowego:Dostosowane sterowniki zarządzania energią, zegara, przerwy i DMA RK3588, zapewniające efektywne planowanie mocy obliczeniowej CPU i NPU
  • Sterowniki wejścia wideo:
    • Kierowca SDIPrzystosowany cyfrowy układ odbioru wideo, obsługujący stabilne przechwytywanie i synchronizację sygnałów SDI o wysokiej rozdzielczości
    • Kierowca PAL:Dostosowany analogowy układ dekoderu wideo i zakończone ustawienie czasu dla interfejsu BT.656, zapewniające standardowe węzły urządzeń V4L2
  • Sterownik wyjścia wideo:Przystosowane układy SDI z napędem nadawczym i sterownikami urządzeń wyświetleniowych, obsługującymi strumieniowanie i wyświetlanie ramek wideo
  • Sterownik interfejsu sieciowego:Adaptacyjny Gigabit Ethernet, obsługujący strumieniowanie strumieniowe wideo sieciowego (RTSP) i zdalne sterowanie komendą
  • Sterowniki interfejsu komunikacyjnego:Przystosowane wewnętrzne interfejsy, w tym UART, I2C i GPIO do bezpośredniego sterowania i interakcji danych z urządzeniami zewnętrznymi
Zdjęcie wideo
Płyta integruje dwa rodzaje interfejsów wejściowych wideo w celu spełnienia różnych wymagań związanych z podłączeniem czujników:
  • Wprowadzenie cyfrowego wideo SDI:Sterownik dostosowany do odpowiedniego serializatora/deserializatora (SerDes), zapewniający standardowy interfejs V4L2 do pozyskiwania danych ram obrazu
  • Wpis wideo analogowy PAL:Obsługuje analogowe wejście podczerwone (IR) z dostosowanym analogowym układem dekoderu wideo do konwersji sygnału i przetwarzania ram V4L2
Wprowadzenie wideo Specyfikacje zbioru Przestrzeń kolorowa
Kamera w świetle widzialnym 1920x1080@60fps 1920x1080@50fps RGB24/NV12
Kamera podczerwona 720x576@25fps RGB24
Wdrożenie algorytmu
Integruje trójrodkową architekturę NPU obsługującą operacje hybrydowe INT4/INT8/INT16/FP16 dla złożonych zadań widzenia, w tym wykrywania obiektów, klasyfikacji i śledzenia.Zapewnia RKNN Runtime API do ładowania modeli RKNN, zarządzanie wejściami/wyjściami i wykonywanie obliczeń wnioskowych na NPU.
Przykłady algorytmów do szybkiego uruchomienia:
  • Wykrywanie obiektów:Przykład wdrożenia YOLOv5 do wykrywania obiektów w czasie rzeczywistym na przechwytywanych strumieniach wideo
  • Śledzenie obiektów:Przykłady zintegrowanego algorytmu śledzenia dla sterowania pętlą zamkniętą opartego na danych o odległości błędu
  • Integracja z strumieniami wideo:Przykładowy program pokazuje wprowadzanie ram obrazu do NPU w celu wnioskowania i nakładania wyników za pośrednictwem funkcji OSD
Uwaga: Przykłady służą jedynie jako wskazówki techniczne; nie gwarantuje się wydajności lub skuteczności algorytmów.
Lista kontrolna dostaw produktów
- Nie, nie. Substancja KTY Uwaga
1 Karta do przetwarzania obrazu 1 zestaw
2 Zmywarka cieplna 1 sztuk
3 Kabel zasilania 1 zestaw Model gniazda: J30JZLN37ZKWA000
Model wtyczki: J30JZ/XN37TJCAL01
(włączając wtyczkę z przewodem ołowiowym o długości 200 mm)
Kabel seryjny
Kabel sieciowy
4 Kabel Micro USB 2 sztuk Wykorzystywane do migotania sterownika
5 Kabel wejściowy wideo 2 sztuk MCX-J3 W kącie pionowym do BNC Adapter męski, 50Ω, 400mm
6 Kabel wyjściowy wideo 1 sztuk MCX-J3 W kącie pionowym do BNC Adapter męski, 50Ω, 400mm
7 Kabel typu C 1 sztuk Do adapterów USB
8 Kabel HDMI 1 sztuk Mikrointerfejs
9 Podręcznik 1 Pliki cyfrowe (w tym przykładowy kod źródłowy)
10 Certyfikat zgodności 1 Dokumenty papierowe
