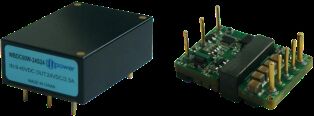

FWD-60W-48S Moduł zasilania DC oferujący izolację 1500 VDC, ultra kompaktowy rozmiar, odpowiedni do zastosowań lotniczych

  • FWD-60W-48S DC Power Module Offering 1500 VDC Isolation Ultra Compact Size Suitable for Aviation Applications
Miejsce pochodzenia Chiny
Nazwa handlowa Forward
Numer modelu Seria FWD-60W-48S
Minimalne zamówienie 1
Czas dostawy 5-8 dni roboczych
Zasady płatności L/C, T/T
Możliwość Supply 10000/rok
Szczegóły Produktu
Wejście (prąd stały) 18 ~ 75 V Rozmiar 35,4 × 25,1 × 12,7 mm
Cykl temperaturowy -55 ~ + 125 ℃, 10 razy waga 31g
metoda chłodzenia Konwekcja, wymuszone chłodzenie powietrzem, przewodzenie Ochrona Odporny na wilgoć, odporny na mgłę solną, odporny na pleśń
Podkreślić

Moduł zasilania DC DC o mocy 60 watów

,

Moduł zasilania DC DC do zastosowań lotniczych
Zostaw wiadomość
opis produktu
FWD-60W-48S serii 1/16 BRICK POWER SERIES 60W DC-DC POWER MODUL
Kluczowe cechy
  • Wysoka wydajność: 90%
  • Maksymalna moc wyjściowa: do 60 W
  • Izolacja wejściowa/wyjściowa: 1500VDC
  • Wielkość ultra-kompaktowa: 35,4 * 25,1 * 12,7 mm
  • Wysoka niezawodność: brak wewnętrznych kondensatorów elektrolitycznych z aluminium i tantału
  • Ochrona przed prądem, napięciem i zwarciem
  • Zastosowania: sterowanie przemysłowe, radar, sterowanie ogniem, systemy rakietowe, systemy łączności
Specyfikacje modelu
Model Wprowadzenie (VDC) Wynik (VDC) Prąd wyjściowy Ripple Vp-p Efektywność Wielkość
FWD-60W-48S3R3 Elektryczne urządzenia 3.3V 12A 80 mV 87% 35.4*25.1*12.7
FWD-60W-48S05 Elektryczne urządzenia 5V 12A 80 mV 88% 35.4*25.1*12.7
FWD-60W-48S06 Elektryczne urządzenia 6V 10A 80 mV 88% 35.4*25.1*12.7
FWD-60W-48S08 Elektryczne urządzenia 8V 7.5A 100 mV 880,50% 35.4*25.1*12.7
FWD-60W-48S12 Elektryczne urządzenia 12V 5A 100 mV 90% 35.4*25.1*12.7
FWD-60W-48S15 Elektryczne urządzenia 15 V 4A 100 mV 90% 35.4*25.1*12.7
FWD-60W-48S24 Elektryczne urządzenia 24V 2.5A 100 mV 89% 35.4*25.1*12.7
FWD-60W-48S28 Elektryczne urządzenia 28 V 2.14A 100 mV 89% 35.4*25.1*12.7
FWD-60W-48S48 Elektryczne urządzenia 48 V 1.25A 200 mV 89% 35.4*25.1*12.7
Ważne uwagi
Wszystkie dane są badane w temperaturze +25°C, o ile nie określono inaczej, w warunkach znamionowego wejścia/wyjścia, pełnego obciążenia i czystego obciążenia rezystywnego.
Skontaktuj się z nami w celu uzyskania wymaganych napięć.
Modele z "N" postfix wskazują negatywną logikę, konfigurację flans-R.
Reguły nawigacji sufiksu plus M (aktywacja o 55 stopni): N-R-M
Parametry wejściowe
Parametry wejściowe Uwaga Min. Typowe Maksymalnie Jednostka
Zakres napięcia wejściowego 48Vin 18 48 75 VDC
Napięcie napięcia wejściowego Przejrzystość (1s)

80 VDC
Włącz napięcie
16.5 17.2 18 VDC
Wyłącz napięcie
16.3 16.7 17 VDC
Brak prądu wejściowego obciążenia Wyjście bez obciążenia 48Vin
50
mA
Filtrowanie wejścia/wyjścia π typ Wielopoziomowe
Włącz logikę Pozytywna logika: Włącz (Włącz włącz), wyłącz (Włącz włącz skrót)
Logika ujemna: wyłącz (włącz włączony), włącz (włącz krótko)

Ogólne specyfikacje
Specyfikacja ogólna Uwaga Min. Typowe Maksymalnie Jednostka
Napięcie izolacyjne wejściowe/wyjściowe
1500

VDC
Napięcie wejściowe/izolacyjne obudowy
1500

VDC
Napięcie wyjściowe/izolacyjne obudowy
500

VDC
Odporność izolacyjna DC500V 100

MΩ
Częstotliwość przełączania
280 330 350 kHz
Temperatura pracy
-40
100 °C
Temperatura przechowywania
-55
125 °C
Ochrona Chłodność, odporność na rozpylanie soli, odporność na pleśń

Wielkość
35.4 * 25.1 * 12.7 mm
Metoda chłodzenia Konwekcja, chłodzenie powietrzem przymusowym, przewodzenie

Waga
31 g
Standardy badań selekcyjnych
Projekt testowy Metoda Warunki badania Wartość przemysłowa Klasa
Wewnętrzna kontrola wizualna GJB548B, 2017.1
100% 100%
Przechowywanie w wysokiej temperaturze GJB150.3A +125°C, 48h
100%
Przechowywanie w niskiej temperaturze GJB150.3A -55°C, 48h
100%
Cykl temperatury GJB548B, 1010.1 -55°C+125°C, 10 razy
100%
Badanie napięcia pośredniego - Tc = +25°C
100%
Wypalenie
Tc = +85°C, 48h Kontrola losowa 100%
Końcowe badanie elektryczne Specyfikacja produktu -40°C, +25°C, +85°C (Tc) 100% 100%
Zewnętrzna kontrola wizualna GJB548B, 2009.1
100% 100%
Wymiary fizyczne
Rozmiar: 33,2 mm (długość) * 22,8 mm (szerokość) * 9,1 mm (wysokość)
FWD-60W-48S Moduł zasilania DC oferujący izolację 1500 VDC, ultra kompaktowy rozmiar, odpowiedni do zastosowań lotniczych 0
Konfiguracja szpilki
Szpilka Symbol Funkcja
1 Vi- Wpis ujemny
2 Działalność Koniec sterowania
3 Vi+ Pozytywne wejście
4 Vo+ Wynik pozytywny
5 S+ Pozytywny wynik wykrycia
6 Odrobiny Koniec regulacji napięcia
7 - Nie, nie. Odczuwanie końca negatywne
8 - Nie, nie. Wynik ujemny
