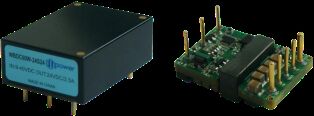

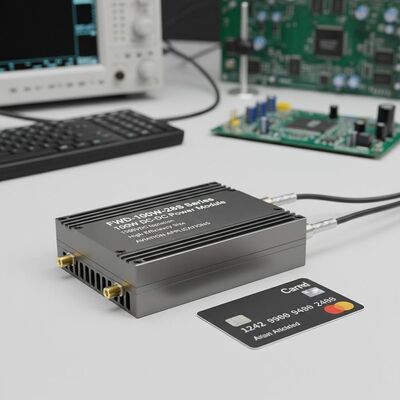

Moduł zasilania DC-DC serii FWD-100W-28S o mocy 100W z izolacją 1500VDC i ultrakompaktowym rozmiarem do zastosowań lotniczych
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Forward |
| Numer modelu | Seria FWD-100W-28S |
| Minimalne zamówienie | 1 |
| Czas dostawy | 5-8 dni roboczych |
| Zasady płatności | L/C, T/T |
| Możliwość Supply | 10000/rok |
Szczegóły Produktu
| Wejście (prąd stały) | 16 ~ 40 V | Rozmiar | 35,4 × 25,1 × 12,7 mm |
|---|---|---|---|
| Cykl temperaturowy | -55 ~ + 125 ℃, 10 razy | waga | 31g |
| metoda chłodzenia | Konwekcja, wymuszone chłodzenie powietrzem, przewodzenie | Ochrona | Odporny na wilgoć, odporny na mgłę solną, odporny na pleśń |
| Podkreślić | FWD-100W-28S Lotnictwo DC-DC,Moduł zasilania prądu stałego w lotnictwie,Moduł prądu prądu stałego dla lotnictwa o mocy 100 W |
||
opis produktu
FWD-100W-28S serii 1/16 BRICK POWER SERIES 60W DC-DC POWER MODUL
Kluczowe cechy
- Wysoka wydajność: 90,3%
- Maksymalna moc wyjściowa: do 100 W
- Izolacja wejściowa/wyjściowa: 1500VDC
- Wielkość ultra-kompaktowa: 35,4 * 25,1 * 12,7 mm
- Wysoka niezawodność: brak wewnętrznych kondensatorów elektrolitycznych z aluminium i tantału
- Ochrona przed prądem, napięciem i zwarciem
- Zastosowania: sterowanie przemysłowe, radar, sterowanie ogniem, systemy rakietowe, systemy łączności
Specyfikacje modelu
| Model | Wprowadzenie (VDC) | Wynik (VDC) | Prąd wyjściowy | Ripple Vp-p | Efektywność | Wielkość |
|---|---|---|---|---|---|---|
| WBDC100W-28S3R3 | 16-40V | 3.3V | 20A | 80 mV | 88% | 35.4*25.1*12.7 |
| WBDC100W-28S05 | 16-40V | 5V | 20A | 80 mV | 88% | 35.4*25.1*12.7 |
| WBDC100W-28S08 | 16-40V | 8V | 125A | 100 mV | 89% | 35.4*25.1*12.7 |
| WBDC100W-28S012 | 16-40V | 12V | 8.33A | 100 mV | 900,3% | 35.4*25.1*12.7 |
| WBDC100W-28S15 | 16-40V | 15 V | 6.66A | 100 mV | 90% | 35.4*25.1*12.7 |
| WBDC100W-28S24 | 16-40V | 24V | 4.16A | 150 mV | 90% | 35.4*25.1*12.7 |
| WBDC100W-28S28 | 16-40V | 28 V | 3.57A | 150 mV | 89% | 35.4*25.1*12.7 |
| WBDC100W-28S32 | 16-40V | 32 V | 3.12A | 100 mV | 89% | 35.4*25.1*12.7 |
| WBDC100W-28S36 | 16-40V | 36 V | 2.77A | 200 mV | 89% | 35.4*25.1*12.7 |
Ważne uwagi
Wszystkie dane są badane w temperaturze +25°C, o ile nie określono inaczej, w warunkach znamionowego wejścia/wyjścia, pełnego obciążenia i czystego obciążenia rezystywnego.
Skontaktuj się z nami w celu uzyskania wymaganych napięć.
Modele z "N" postfix wskazują negatywną logikę, konfigurację flans-R.
Reguły nawigacji sufiksu plus M (aktywacja o 55 stopni): N-R-M
Parametry wejściowe
| Parametry wejściowe | Uwaga | Min. | Typowe | Maksymalnie | Jednostka |
|---|---|---|---|---|---|
| Zakres napięcia wejściowego | 28Vin | 16 | 28 | 40 | VDC |
| Napięcie napięcia wejściowego | Przejrzystość (1s) | 50 | VDC | ||
| Włącz napięcie | 14 | 15 | 16 | VDC | |
| Wyłącz napięcie | 13 | 14 | 15 | VDC | |
| Brak prądu wejściowego obciążenia | Wyjście bez obciążenia 48Vin | 110 | mA | ||
| Filtrowanie wejścia/wyjścia | π typ | Wielopoziomowe | |||
| Włącz logikę | Pozytywna logika: Włącz (Włącz włącz), wyłącz (Włącz włącz skrót) Logika ujemna: wyłącz (włącz włączony), włącz (włącz krótko) |
||||
Ogólne specyfikacje
| Specyfikacja ogólna | Uwaga | Min. | Typowe | Maksymalnie | Jednostka |
|---|---|---|---|---|---|
| Napięcie izolacyjne wejściowe/wyjściowe | 1500 | VDC | |||
| Napięcie wejściowe/izolacyjne obudowy | 1500 | VDC | |||
| Napięcie wyjściowe/izolacyjne obudowy | 500 | VDC | |||
| Odporność izolacyjna | DC500V | 100 | MΩ | ||
| Częstotliwość przełączania | 200 | 320 | 4000 | kHz | |
| Temperatura pracy | -40 | 100 | °C | ||
| Temperatura przechowywania | -55 | 125 | °C | ||
| Ochrona | Chłodność, odporność na rozpylanie soli, odporność na pleśń | ||||
| Wielkość | 35.4 * 25.1 * 12.7 | mm | |||
| Metoda chłodzenia | Konwekcja, chłodzenie powietrzem przymusowym, przewodzenie | ||||
| Waga | 31 | g | |||
Standardy badań selekcyjnych
| Projekt testowy | Metoda | Warunki badania | Wartość przemysłowa | Klasa |
|---|---|---|---|---|
| Wewnętrzna kontrola wizualna | GJB548B, 2017.1 | 100% | 100% | |
| Przechowywanie w wysokiej temperaturze | GJB150.3A | +125°C, 48h | 100% | |
| Przechowywanie w niskiej temperaturze | GJB150.3A | -55°C, 48h | 100% | |
| Cykl temperatury | GJB548B, 1010.1 | -55°C+125°C, 10 razy | 100% | |
| Badanie napięcia pośredniego | - | Tc = +25°C | 100% | |
| Wypalenie | Tc = +85°C, 48h | Kontrola losowa | 100% | |
| Końcowe badanie elektryczne | Specyfikacja produktu | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Zewnętrzna kontrola wizualna | GJB548B, 2009.1 | 100% | 100% |
Wymiary fizyczne
Rozmiar: 33,2 mm (długość) * 22,8 mm (szerokość) * 9,1 mm (wysokość)
Konfiguracja szpilki
| Szpilka | Symbol | Funkcja |
|---|---|---|
| 1 | Vi- | Wpis ujemny |
| 2 | Działalność | Koniec sterowania |
| 3 | Vi+ | Pozytywne wejście |
| 4 | Vo+ | Wynik pozytywny |
| 5 | S+ | Pozytywny wynik wykrycia |
| 6 | Odrobiny | Koniec regulacji napięcia |
| 7 | - Nie, nie. | Odczuwanie końca negatywne |
| 8 | - Nie, nie. | Wynik ujemny |
