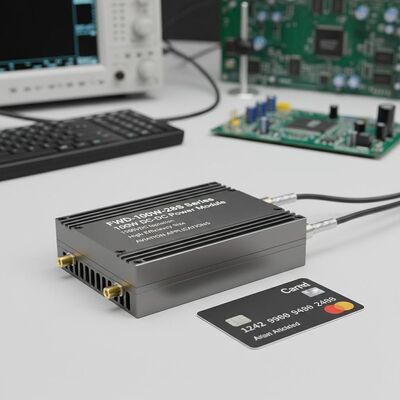

Moduł zasilania FWD-100W-28S serii 100W DC-DC z izolacją 1500VDC Ultra-kompaktowy rozmiar i wysoka wydajność dla zastosowań lotniczych

Miejsce pochodzenia	Chiny
Nazwa handlowa	Forward
Numer modelu	Seria FWD-100W-28S
Minimalne zamówienie	1
Czas dostawy	5-8 dni roboczych
Zasady płatności	L/C, T/T
Możliwość Supply	10000/rok

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

Szczegóły Produktu

Wejście (prąd stały)	16 ~ 40 V	Rozmiar	35,4 × 25,1 × 12,7 mm
Cykl temperaturowy	-55 ~ + 125 ℃, 10 razy	Waga	31g
Metoda chłodzenia	Konwekcja, wymuszone chłodzenie powietrzem, przewodzenie	Ochrona	Odporny na wilgoć, odporny na mgłę solną, odporny na pleśń
Podkreślić	Moduł mocy izolacyjnej 1500VDC , Ultrakompaktowy moduł zasilania DC-DC , Moduł zasilania o wysokiej wydajności

Zostaw wiadomość

opis produktu

Moduł zasilania FWD-100W-28S serii 100W DC-DC

Ultra-kompaktowy moduł zasilania DC-DC z linią 1/16 z izolacją 1500VDC, przeznaczony do wymagających zastosowań lotniczych i wojskowych.

Kluczowe cechy

Wysoka wydajność: do 90,3%
Maksymalna moc wyjściowa: 100 W
Izolacja wejściowa/wyjściowa: 1500VDC
Ultra-kompaktowy Rozmiar: 35,4 × 25,1 × 12,7 mm
Wysoka niezawodność: brak wewnętrznych kondensatorów elektrolitycznych z aluminium lub tantału
Kompleksowa ochrona: ochrona przed prądem, napięciem i zwarciem
Zastosowanie: Badania wojskowe, sterowanie przemysłowe, radar, sterowanie ogniem, systemy rakietowe i komunikacyjne

Specyfikacje modelu

Model	Wprowadzenie (VDC)	Wynik (VDC)	Prąd wyjściowy	Ripple Vp-p	Efektywność	Wielkość
WBDC100W-28S3R3	16-40V	3.3V	20A	80 mV	88%	35.4 x 25.1 x 12.7
WBDC100W-28S05	16-40V	5V	20A	80 mV	88%	35.4 x 25.1 x 12.7
WBDC100W-28S08	16-40V	8V	125A	100 mV	89%	35.4 x 25.1 x 12.7
WBDC100W-28S012	16-40V	12V	8.33A	100 mV	900,3%	35.4 x 25.1 x 12.7
WBDC100W-28S15	16-40V	15 V	6.66A	100 mV	90%	35.4 x 25.1 x 12.7
WBDC100W-28S24	16-40V	24V	4.16A	150 mV	90%	35.4 x 25.1 x 12.7
WBDC100W-28S28	16-40V	28 V	3.57A	150 mV	89%	35.4 x 25.1 x 12.7
WBDC100W-28S32	16-40V	32 V	3.12A	100 mV	89%	35.4 x 25.1 x 12.7
WBDC100W-28S36	16-40V	36 V	2.77A	200 mV	89%	35.4 x 25.1 x 12.7

Ważne uwagi

Wszystkie dane są badane w temperaturze +25°C, o ile nie określono inaczej, w warunkach znamionowego wejścia/wyjścia, pełnego obciążenia i czystego obciążenia rezystywnego.

Skontaktuj się z nami w celu uzyskania wymaganych napięć.

Modele z "N" postfix wskazują negatywną logikę, konfigurację flans-R.

Reguły nawigacji sufiksu plus M (aktywacja o 55 stopni): N-R-M

Parametry wejściowe

Parametry wejściowe	Uwaga	Min.	Typowe	Maksymalnie	Jednostka
Zakres napięcia wejściowego	28Vin	16	28	40	VDC
Napięcie napięcia wejściowego	Przejrzystość (1s)			50	VDC
Włącz napięcie		14	15	16	VDC
Wyłącz napięcie		13	14	15	VDC
Brak prądu wejściowego obciążenia	Wyjście bez obciążenia 48Vin		110		mA
Filtrowanie wejścia/wyjścia	π typ	Wielopoziomowe

Włączyć logikę: Pozytywna logika - włączyć (włączyć otwarty pin), wyłączyć (włączyć skrócony pin)
Logika negatywna - Wyłącz (Włącz włączony), włącz (Włącz włączony)

Ogólne specyfikacje

Specyfikacja ogólna	Uwaga	Min.	Typowe	Maksymalnie	Jednostka
Napięcie izolacyjne wejściowe/wyjściowe		1500			VDC
Napięcie wejściowe/izolacyjne obudowy		1500			VDC
Napięcie wyjściowe/izolacyjne obudowy		500			VDC
Odporność izolacyjna	DC500V	100			MΩ
Częstotliwość przełączania		200	320	4000	kHz
Temperatura pracy		-40		100	°C
Temperatura przechowywania		-55		125	°C
Ochrona	Chłodność, odporność na rozpylanie soli, odporność na pleśń
Wielkość		35.4 × 25.1 × 12.7			mm
Metoda chłodzenia	Konwekcja, chłodzenie powietrzem przymusowym, przewodzenie
Waga		31			g

Standardy badań selekcyjnych

Projekt testowy	Metoda	Warunki badania	Wartość przemysłowa	Poziom wojskowy
Wewnętrzna kontrola wizualna	GJB548B, 2017.1		100%	100%
Przechowywanie w wysokiej temperaturze	GJB150.3A	+125°C, 48h		100%
Przechowywanie w niskiej temperaturze	GJB150.3A	-55°C, 48h		100%
Cykl temperatury	GJB548B, 1010.1	-55°C+125°C, 10 razy		100%
Badanie napięcia pośredniego	-	Tc = +25°C		100%
Wypalenie		Tc = +85°C, 48h	Kontrola losowa	100%
Końcowe badanie elektryczne	Specyfikacja produktu	-40°C, +25°C, +85°C (Tc)	100%	100%
Zewnętrzna kontrola wizualna	GJB548B, 2009.1		100%	100%

Wymiary fizyczne

Rozmiar: 33,2 mm (długość) × 22,8 mm (szerokość) × 9,1 mm (wysokość)

Diagram konfiguracji szpilki

Konfiguracja szpilki

Szpilka	Symbol	Funkcja
1	Vi-	Wpis ujemny
2	Działalność	Koniec sterowania
3	Vi+	Pozytywne wejście
4	Vo+	Wynik pozytywny
5	S+	Pozytywny wynik wykrycia
6	Odrobiny	Koniec regulacji napięcia
7	- Nie, nie.	Odczuwanie końca negatywne
8	- Nie, nie.	Wynik ujemny
